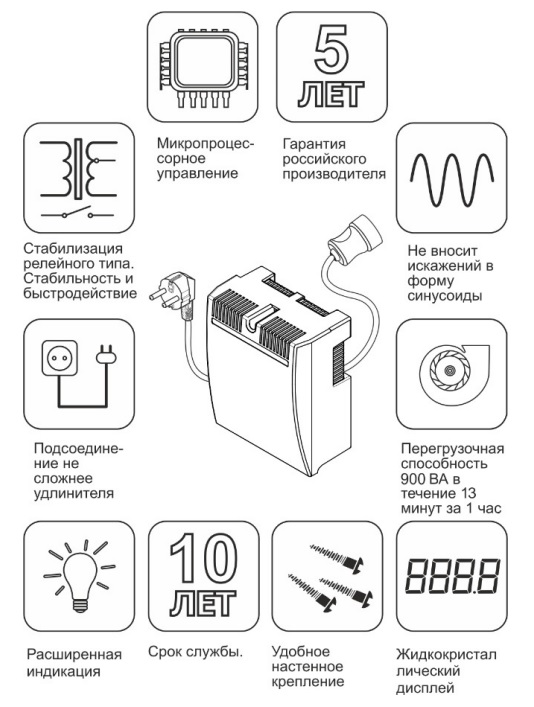

Стабилизатор сетевого напряжения Stout ST 900 (SST-0001-000900) предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения и разработан для электронных устройств, работающих в системах отопления: коттеджей, квартир, офисов, промышленных предприятий, учреждений и т.д.
Стабилизатор Stout ST 900 обеспечивает индикацию наличия входного и выходного напряжения, проверку правильности фазировки при подключении к сети и наличия потенциала на «Земле», сигнализацию в случае срабатывания выходного автоматического выключателя, индикацию уровня входного напряжения (в пределах нормы/за пределами нормы). Для защиты подключаемого оборудования от перегрузки по выходному току оснащён автоматическим предохранителем.

Как работает стабилизатор
В диапазоне входных напряжений от 165 В до 260 В, при правильной фазировке и отсутствии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» горит непрерывно, если же входное напряжение меньше 165 В или больше 260 В, индикатор «СЕТЬ» начинает мигать 1 раз в секунду.
При неправильной фазировке или наличии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» начинает мигать 4 раза в секунду. Индикация длится в течение 5 минут после подачи питания, затем прекращается.
В диапазоне выходных напряжений от 170 В до 242 В, индикатор «ВЫХОД» горит непрерывно, если же выходное напряжение меньше 170 В или больше 242 В, срабатывает схема защитного отключения нагрузки и изделие отключает нагрузку, при этом индикатор «ВЫХОД» гаснет. После защитного отключения нагрузки при возвращении входного напряжения в рабочий диапазон от 145 В до 260 В, стабилизатор автоматически подключает нагрузку и включается индикатор «ВЫХОД». В случае отсутствия индикации и пропадания выходного напряжения у стабилизатора, нажать кнопку сброса защиты.
В случае перегорания выходного предохранителя индикатор «ВЫХОД» будет мигать 1 раз в секунду.
Индикация на стабилизаторе напряжения Stout

Конструкция стабилизатора Стаут
Конструктивно стабилизатор Стаут SST-0001-000900 выполнен в пластиковом корпусе. На боковой стенке корпуса предусмотрены посадочные отверстия для трехточечного крепления на стену. В верхней части корпуса расположены области индикации «ВЫХОД» и «СЕТЬ». Подключение стабилизатора к сетевому напряжению осуществляется через сетевую вилку, расположенную на входном кабеле. Подключения нагрузки к стабилизатору осуществляется через розетку, расположенную на выходном кабеле.

|
1 - пластиковый корпус 2 - цифровой дисплей 3 - область индикации «СЕТЬ» 4 - область индикации «ВЫХОД» 5 - сетевой кабель 6 - розетка для подключения нагрузки (кабель)
|
Комплектация
- Стабилизатор сетевого напряжения Стаут с ЖК-дисплеем
- Настенные крепления
- Руководство по эксплуатации
- Картонная упаковка

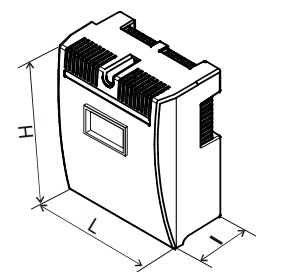

Габариты

|
H - 210 мм L - 169 мм I - 101 мм
|
Указания по монтажу
- Стабилизатор Стоут устанавливается на любой горизонтальной поверхности или крепится на стене в любом удобном для монтажа месте.
- Не устанавливайте стабилизатор вблизи любых нагревательных приборов, избегайте попадания воды внутрь изделия.
- Если транспортировка стабилизатора производилась при отрицательных температурах, его необходимо выдержать при комнатной температуре в течение 4–х часов перед подключением.
- При установке предусмотрите свободное пространство вокруг кнопки сброса защиты, исключая посторонние предметы.
